Welche Backe verwendet man zum Verpressen von Kupfer je nach Querschnitt? (Kompletter Leitfaden)
Das Crimpen von Kupfer ist ein wesentlicher Schritt, um eine zuverlässige und dauerhafte elektrische Verbindung zu gewährleisten. Dennoch stellt sich oft die Frage: Welche Backe verwendet man je nach Kupferkabelquerschnitt?
In diesem Artikel erklären wir dir einfach, wie du die richtige Backe auswählst, um schlechte Kontakte, Überhitzung oder fehlerhafte Verbindungen zu vermeiden.
🔧 Warum die Wahl der Backe entscheidend ist
Jeder Kupferkabelquerschnitt benötigt einen angepassten Crimpdruck.
👉 Eine falsche Backe kann verursachen:
- zu schwaches Crimpen (schlechter Kontakt)
- Quetschen des Kabels
- Leitfähigkeitsverlust
- ein Überhitzungsrisiko ⚠️
👉 Die richtige Wahl garantiert:
✔ eine feste Verbindung
✔ optimale Leitfähigkeit
✔ eine sichere Installation

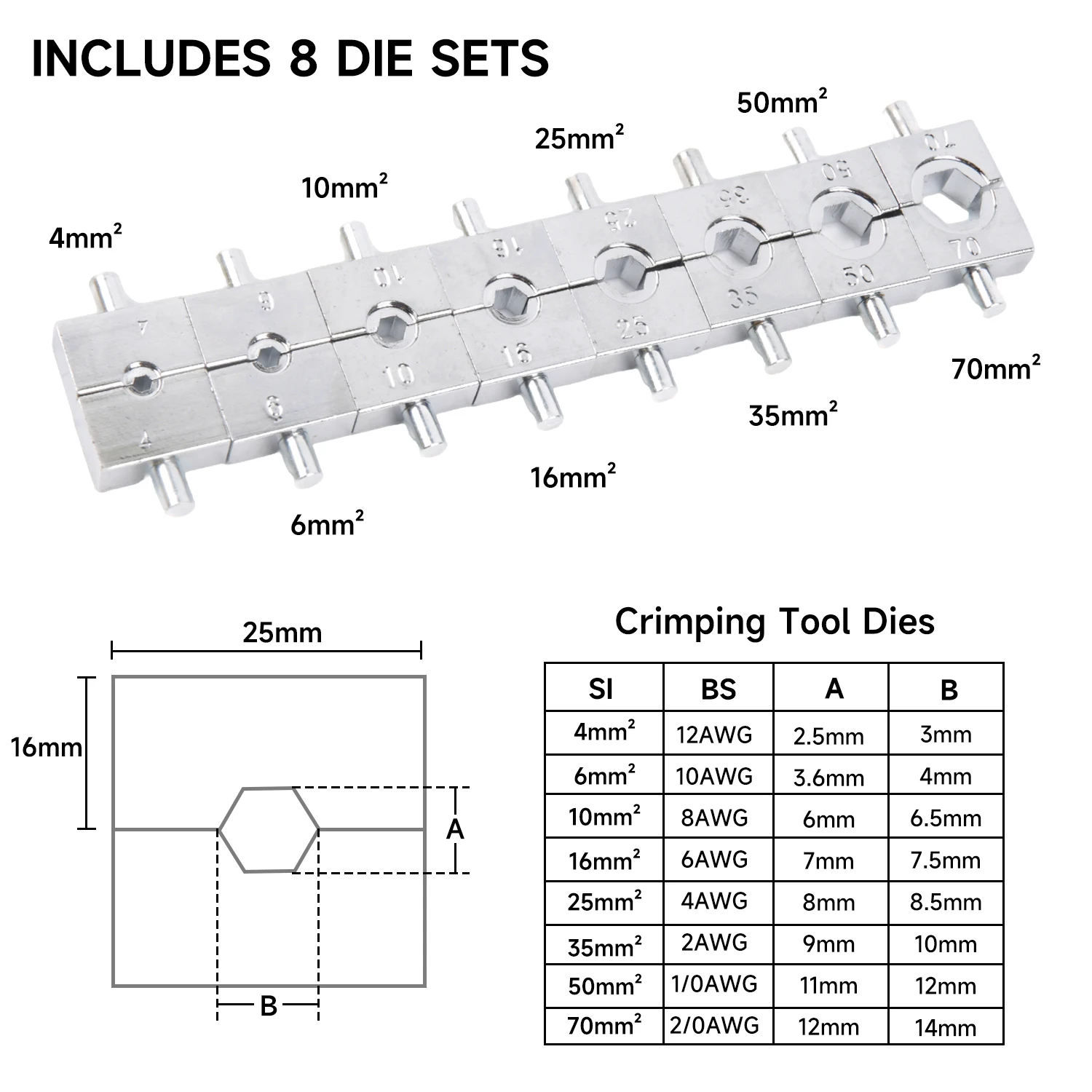

📏 Entsprechung Backe / Kupferkabelquerschnitt
Hier sind die am häufigsten verwendeten Größen mit einer hydraulischen Crimpzange:
| Kupferkabelquerschnitt | Passende Backe |
|---|---|
| 4 mm² | 4 |
| 6 mm² | 6 |
| 10 mm² | 10 |
| 16 mm² | 16 |
| 25 mm² | 25 |
| 35 mm² | 35 |
| 50 mm² | 50 |
| 70 mm² | 70 |
👉 Einfache Regel: Die Größe der Backe muss genau dem Kabelquerschnitt entsprechen.
⚙️ Die Arten von Backen zum Crimpen von Kupfer
Je nach verwendetem Werkzeug kannst du auf verschiedene Profiltypen stoßen:
- Sechskant (am gebräuchlichsten) → gleichmäßiges Crimpen 🔥
- Ovalisiert → oft verwendet für bestimmte spezielle Hülsen
- Einkerbung → eher für kleine Querschnitte
👉 Für Kupfer-Leistungskabel (Batterie, Solar, Auto),
➡️ Bevorzuge hexagonales Crimpen.
🚗 Praxisbeispiel: Crimpen von Kupfer-Batteriekabeln
Zum Crimpen eines Batteriekabels:
- Kabel 25 mm² → Matrize 25
- Kabel 35 mm² → Matrize 35
👉 Verwende eine hydraulische Zange, um ausreichend Druck zu gewährleisten.
👉 Das ist unerlässlich bei hohen Strömen.
❌ Fehler, die vermieden werden sollten
- zu große Matrize verwenden → lockerer Crimp
- zu kleine Matrize verwenden → Kabel beschädigt
- Kupfer und Aluminium ohne passende Hülse mischen
- ohne passendes Werkzeug crimpen (Hammer, normale Zange ❌)
💡 Profi-Tipp
Für ein optimales Ergebnis:
👉 Wähle eine Crimpzange mit komplettem Matrizensatz (4 bis 70 mm²)
👉 Stelle sicher, dass die Aderendhülsen kupferkompatibel sind
🛠️ Fazit
Die richtige Matrize zum Crimpen von Kupfer auszuwählen ist einfach:
👉 1 Querschnitt = 1 passende Matrize
Das ist der Schlüssel für eine zuverlässige, langlebige und sichere Installation.
💬 Wenn du eine einfache und effektive Lösung suchst, ist eine hydraulische Crimpzange mit austauschbaren Matrizen ideal, um alle gängigen Querschnitte abzudecken.
